Antes de subir na plataforma: a inspeção começa no papel
A primeira etapa de como inspecionar vaso de pressão não acontece no campo. Reúna e leia:
- Prontuário — código de projeto, material, PMTA, sobrespessura de corrosão, teste hidrostático de fabricação, desenhos e memorial;
- Projeto de instalação e projetos de alteração ou reparo;
- Registro de segurança — ocorrências e intervenções desde a última inspeção;
- Relatórios anteriores — as recomendações pendentes são o primeiro item a verificar;
- Certificados de calibração de válvula de segurança e manômetro.
Equipamento sem prontuário não impede a inspeção, mas exige recomposição documental por engenheiro habilitado — e isso muda escopo, prazo e custo.
Identificação e categoria
Confira a placa de identificação contra o prontuário: fabricante, ano, número de série, PMTA, pressão de teste, código de projeto. Em seguida determine a categoria NR-13, que sai de dois dados objetivos — a classe do fluido e o produto pressão × volume. A categoria define a periodicidade das inspeções que constará no laudo.
Exame externo: o que olhar, na ordem
- Costado e tampos — corrosão generalizada, alveolamento, deformação, abaulamento, marcas de impacto;
- Soldas — trincas, mordeduras, corrosão preferencial no cordão e na zona termicamente afetada;
- Bocais e conexões — vazamento, corrosão sob reforço, esforço de tubulação mal suportada;
- Fundação, berços e chumbadores — recalque, trinca no concreto, chumbador corroído ou frouxo;
- Isolamento térmico — o clássico: corrosão sob isolamento, que só aparece quando se remove trechos;
- Escadas, plataformas e guarda-corpos — acesso seguro para a própria inspeção;
- Aterramento, pintura e identificação;
- Drenos, respiros e placa de identificação legível.
Instrumentos e dispositivos de segurança
É onde a maioria das não conformidades aparece:
- Válvula de segurança dimensionada e ajustada para a PMTA, instalada sem bloqueio indevido, com certificado de calibração vigente;
- Manômetro com escala adequada, legível e calibrado com padrão rastreável;
- Pressostatos, indicadores de nível e intertravamentos testados;
- Descarga da válvula de segurança direcionada para local seguro.
Exame interno é entrada em espaço confinado. Antes de qualquer pessoa entrar: despressurização, bloqueio e raqueteamento das linhas, drenagem, limpeza, ventilação, medição da atmosfera, permissão de entrada, vigia e resgate — os requisitos da NR-33. Vaso de pressão já matou mais gente na preparação do que na operação.
Exame interno: o que a superfície esconde
- Corrosão generalizada e localizada (pites), com mapeamento por região;
- Regiões de acúmulo de água ou sedimento — fundo, geratriz inferior, cordões horizontais;
- Soldas internas, bocais, chicanas, distribuidores e suportes;
- Revestimentos: cladeamento, pintura interna, refratário — desplacamento e falhas;
- Interface líquido-vapor, onde a corrosão costuma ser mais agressiva;
- Erosão em entradas e saídas de fluido.
Medição de espessura e ensaios não destrutivos
A medição de espessura por ultrassom é executada em malha definida e identificada, com croqui dos pontos — não em "alguns pontos onde deu para chegar". O aparelho é verificado em bloco padrão antes e depois da varredura. Conforme o escopo entram ainda líquido penetrante, partículas magnéticas, ultrassom de solda e, quando aplicável, réplica metalográfica. Detalhes em ensaios não destrutivos.
Teste hidrostático: quando entra
Não é item de rotina de toda inspeção. Ele entra na inspeção inicial, após reparo ou alteração que afete a resistência estrutural, quando há dúvida sobre a integridade que os demais exames não resolvem e nas situações previstas para o equipamento. Veja quando o teste hidrostático é obrigatório — e por que dispensá-lo sem justificativa técnica escrita é um problema.
Cálculo: PMTA, espessura requerida e vida remanescente
Com as espessuras em mãos, a memória de cálculo declara a norma base — tipicamente ASME Seção VIII Divisão 1 —, os parâmetros de entrada e a fórmula. Para o casco cilíndrico sob pressão interna, a espessura requerida pela tensão circunferencial sai de t = P·R / (S·E − 0,6·P). Daí saem a PMTA reavaliada, a taxa de corrosão e a vida remanescente, que sustentam o prazo até a próxima inspeção.
Relatório, registro e prazo
A inspeção termina no documento: relatório de inspeção de segurança com resultados, recomendações com prazo, parecer conclusivo e assinatura do Profissional Habilitado com ART. As recomendações vão para o registro de segurança e o próximo vencimento é agendado.

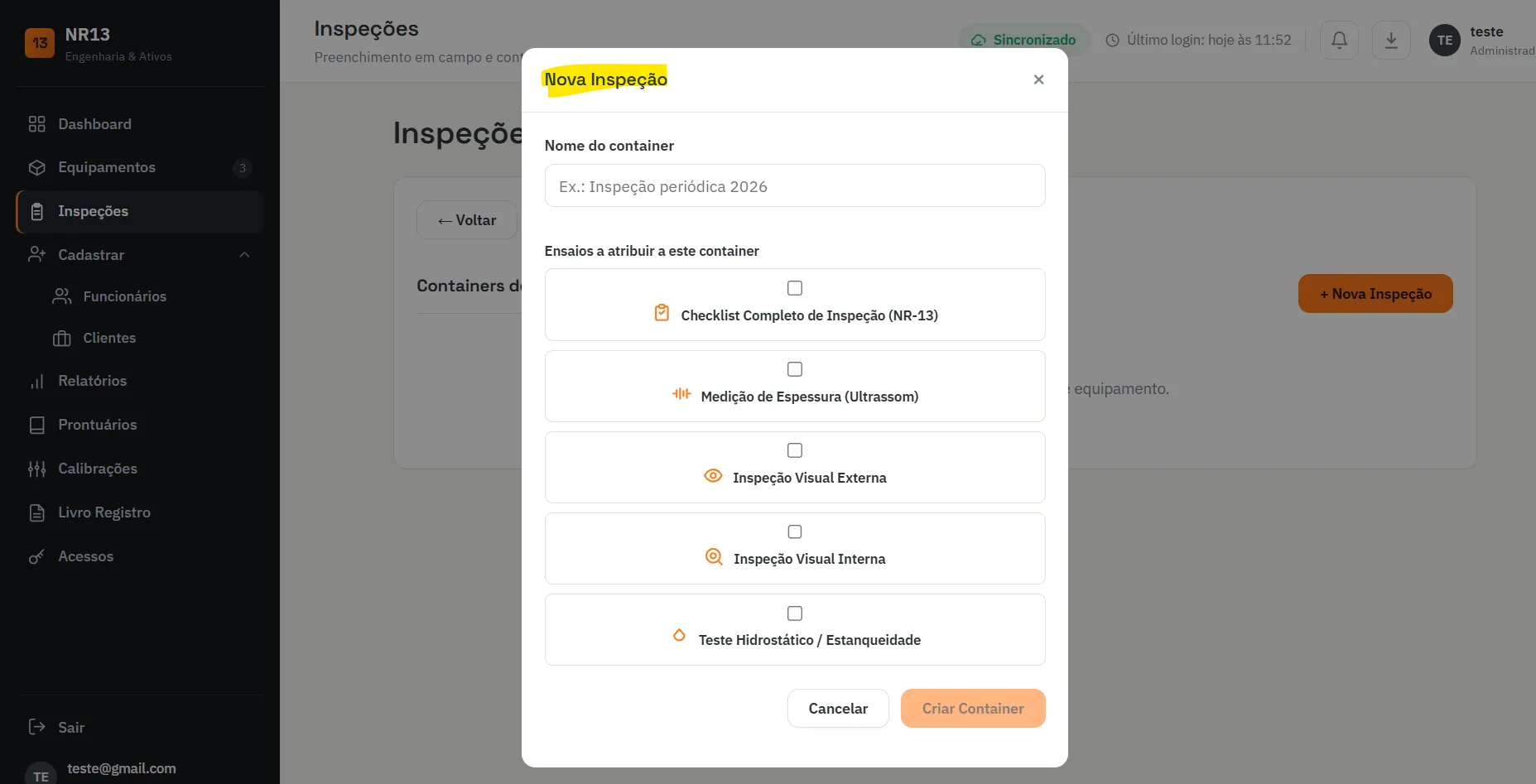

No Sistema NR13, esse roteiro inteiro vira um checklist no celular com registro fotográfico; ao salvar, o laudo é montado, a memória de cálculo entra como anexo e o registro de segurança recebe a anotação sozinho.
Perguntas frequentes sobre inspeção de vaso de pressão
Quem pode inspecionar vaso de pressão?
A inspeção de segurança de vaso de pressão deve ser executada por Profissional Habilitado, engenheiro com registro ativo no conselho de classe e competência para a atividade, com ART registrada. Técnicos qualificados executam ensaios e apoiam a inspeção, mas a responsabilidade técnica e a assinatura do relatório são do Profissional Habilitado.
Toda inspeção de vaso de pressão exige exame interno?
Não. A NR-13 estabelece exame externo e exame interno com periodicidades diferentes, definidas pela categoria do equipamento. Além disso, há situações em que o exame interno é substituído por técnicas alternativas quando a construção do vaso torna a entrada inviável, sempre com justificativa técnica do Profissional Habilitado registrada no relatório.
É preciso parar a produção para inspecionar?
O exame externo pode ser feito com o equipamento em operação na maior parte dos casos. O exame interno exige parada, despressurização, bloqueio, drenagem, limpeza e liberação para entrada em espaço confinado. Por isso ele costuma ser programado junto com a parada de manutenção.
O que é PMTA e por que ela aparece em toda inspeção?
PMTA é a Pressão Máxima de Trabalho Admissível: o maior valor de pressão que o equipamento suporta com segurança nas condições de projeto. Ela define o ajuste da válvula de segurança, a escala do manômetro e o critério de aceitação do cálculo de espessura. Se a espessura medida cai, a PMTA precisa ser reavaliada.
Quanto tempo demora a inspeção de um vaso de pressão?
O exame externo de um vaso pequeno leva algumas horas. Com exame interno, limpeza, medição de espessura em malha, ensaios não destrutivos e eventual teste hidrostático, o serviço costuma ocupar de um a vários dias, dependendo do porte, do acesso e da condição do equipamento.
Vaso de pressão sem prontuário pode ser inspecionado?
Pode, mas o prontuário precisa ser recomposto por engenheiro habilitado a partir de dados de placa, levantamento dimensional, identificação de material e cálculo. Sem isso não há PMTA sustentada e o laudo fica sem base técnica para o parecer conclusivo.
