Sinais de que o quadro precisa de adequação

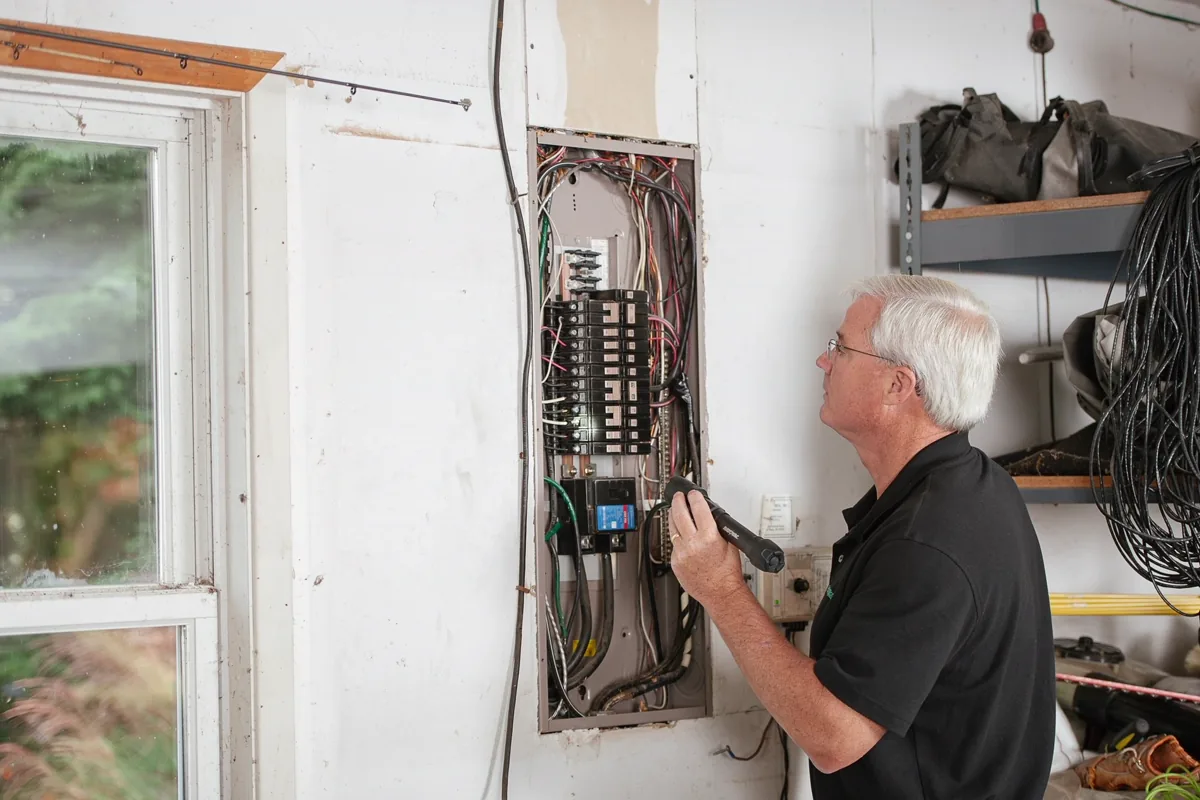

O quadro de distribuição é o ponto de onde saem todos os circuitos do imóvel. Ele envelhece calado: a casa ganha ar-condicionado, forno elétrico, chuveiro mais potente e agora carro elétrico, e o quadro continua o mesmo de quando a obra foi entregue.
- Disjuntor que desarma com frequência ou que foi trocado por um maior "para parar de cair";
- Quadro ou disjuntor quente ao toque, cheiro de queimado ou marca escura nos bornes;
- Ainda há fusível ou chave faca no lugar de disjuntor;
- Não existe DR — ou existe, mas nunca foi testado;
- Fios emendados dentro do quadro, vários condutores no mesmo borne, ausência de barramento de terra;
- Ninguém sabe qual disjuntor desliga o quê;
- Vai entrar carga nova: ar-condicionado, forno, aquecedor, wallbox para carro elétrico.
O que muda numa adequação de quadro
Proteção contra choque: o DR
A ABNT NBR 5410 exige dispositivo diferencial-residual de alta sensibilidade (30 mA) nos circuitos de banheiro, cozinha, lavanderia, áreas externas e garagem, entre outros. É ele que desliga o circuito quando a corrente escapa por uma pessoa. Quadro antigo quase nunca tem.
Proteção contra surtos: o DPS
O dispositivo de proteção contra surtos desvia para o terra as sobretensões vindas da rede e de descargas atmosféricas próximas — o que queima eletrônico, motor de portão e placa de ar-condicionado. Em prédio com SPDA, o DPS completa a proteção do lado de dentro.
Disjuntores, condutores e barramento
Cada disjuntor precisa ser compatível com a bitola do cabo que protege — disjuntor maior que o fio é o erro que mais causa aquecimento. A adequação inclui barramento de fase, neutro e terra, pente de interligação e eliminação de emendas.
Divisão e identificação de circuitos
Iluminação, tomadas e cargas grandes em circuitos separados; cargas de maior potência em circuito exclusivo. No fim, cada disjuntor sai identificado e o quadro fica com espaço reserva para o que vier depois.
Passagem de cabos e novos circuitos
Quando a carga nova está longe do quadro, entra a passagem de cabos: por eletroduto existente quando cabe, por tubulação nova aparente ou embutida quando não cabe. É o mesmo serviço que prepara a garagem para um ponto de recarga comercial.
Em empresas, a adequação de quadros também entra nas exigências de segurança em eletricidade da NR-10 — veja o Sistema NR12, que cobre NR-12 e NR-10. Em condomínios, ela costuma fazer parte do plano de manutenção predial.
Como conduzimos o serviço
Fotos e visita
Avaliamos o quadro, os circuitos, o aterramento e as cargas atuais e previstas.
Orçamento detalhado
O que será trocado, o que será acrescentado e o motivo de cada item.
Execução
Montagem ou adequação do quadro, novos circuitos e passagem de cabos, com o mínimo de tempo sem energia.
Testes e identificação
Teste do DR, conferência de aperto e aquecimento, identificação de todos os circuitos.
Sintoma, causa provável e o que fazer
| Sintoma | Causa provável | Correção usual |
|---|---|---|
| Disjuntor desarma ao ligar o chuveiro ou o ar | Circuito sobrecarregado ou compartilhado | Circuito exclusivo para a carga |
| Disjuntor esquenta | Mau contato no borne ou disjuntor incompatível com o cabo | Reaperto, troca do disjuntor e verificação do cabo |
| Choque leve em torneira ou eletrodoméstico | Fuga de corrente sem DR e aterramento deficiente | Instalação de DR e correção do aterramento |
| Aparelhos queimam após tempestade | Ausência de DPS | Instalação de DPS coordenado com o aterramento |
| DR desarma sem motivo aparente | Fuga em algum circuito ou neutro compartilhado | Medição circuito a circuito e separação dos neutros |
| Quadro sem espaço para circuito novo | Quadro subdimensionado | Troca por quadro maior com espaço reserva |
Perguntas frequentes sobre quadro elétrico
Quando é melhor trocar o quadro inteiro em vez de adequar?
Quando não há espaço para os dispositivos que faltam, quando o barramento está danificado ou quando ainda há fusíveis. Nesses casos montar um quadro novo, já com DR, DPS e espaço reserva, costuma sair mais barato do que remendar o antigo.
O DR é obrigatório?
Sim. A ABNT NBR 5410 exige DR de alta sensibilidade nos circuitos de áreas molhadas, como banheiro, cozinha e lavanderia, além de áreas externas e garagem, entre outros. Quadros antigos instalados antes dessa exigência devem ser adequados.
Trocar o disjuntor por um maior resolve o desarme?
Não, e é perigoso. O disjuntor protege o cabo; se ele for maior do que o cabo suporta, o fio aquece antes de o disjuntor desarmar. A solução é dividir a carga ou criar um circuito exclusivo com cabo e disjuntor compatíveis.
Quanto tempo o imóvel fica sem energia?
Numa adequação residencial comum, algumas horas. A maior parte da preparação é feita com o imóvel energizado e o desligamento acontece só na hora de transferir os circuitos.
Preciso adequar o quadro para instalar wallbox?
Muitas vezes sim. O carregador precisa de circuito exclusivo, disjuntor e DR próprios, DPS e aterramento. Se o quadro não tem espaço ou proteção adequada, a adequação é feita junto com a instalação do wallbox.
