Steel deck (laje mista)
Chapa galvanizada nervurada vira fôrma e armadura. Pouco ou nenhum escoramento, obra limpa e rápida.
Calcular
Especialistas em montagem de estrutura metálica

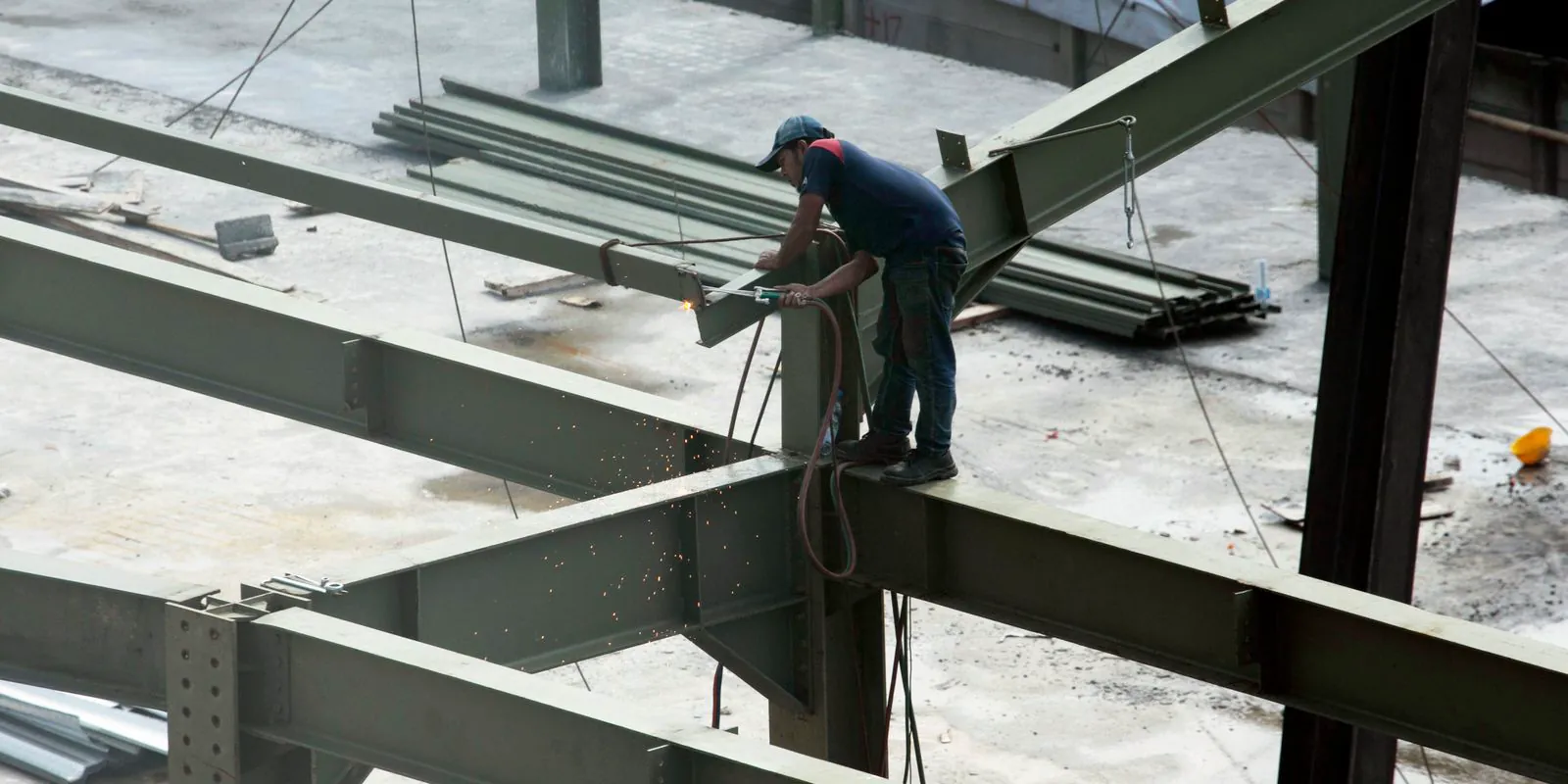

Estrutura metálica para laje em Vitória ES — vigas, steel deck e laje sobre aço
Montamos o esqueleto de aço da sua laje — pilares, vigas e fôrma de aço incorporada — em casa, sobrado, loja, mezanino e ampliação. Plano de montagem, equipe em NR-35 e ART registrada no CREA-ES.
Steel deck
Viga W
Laje treliçada
Ampliação
Steel deckFôrma que fica na laje
NBR 8800Estruturas de aço
NR-35Trabalho em altura
ARTCREA-ES em toda obra
Quem monta a sua laje
Somos especialistas em montar estrutura metálica — a laje é onde isso mais aparece
Resposta rápida
Estrutura metálica para laje é o conjunto de pilares e vigas de aço que sustenta o piso de um pavimento. Sobre as vigas vai a laje: normalmente steel deck (chapa de aço nervurada que serve de fôrma e fica incorporada ao concreto), laje treliçada ou laje alveolar. A Axial Engenharia monta essa estrutura em Vitória e na Grande Vitória, com ART.
Nosso trabalho é a montagem: receber e conferir as peças, conferir a base, içar, alinhar, apertar e soldar as ligações, fixar a fôrma de aço e deixar tudo nivelado e liberado para a concretagem. Quando você precisa, entregamos também o projeto estrutural e o material — a fabricação das peças fica com o fabricante que você escolher.
Engenheiro responsável
ART de execução
Equipe em NR-18 e NR-35
Montagem é o nosso ofícioNão somos revenda nem fábrica: equipe própria de montagem, do içamento ao retoque.
Plano antes do guindasteSequência de montagem e plano de içamento escritos antes de mobilizar.
Laje niveladaVigas no nível do projeto: é o que evita contrapiso grosso e concreto a mais.
Documentação completaAs-built, registros de montagem e ART no CREA-ES na entrega.
Na obra

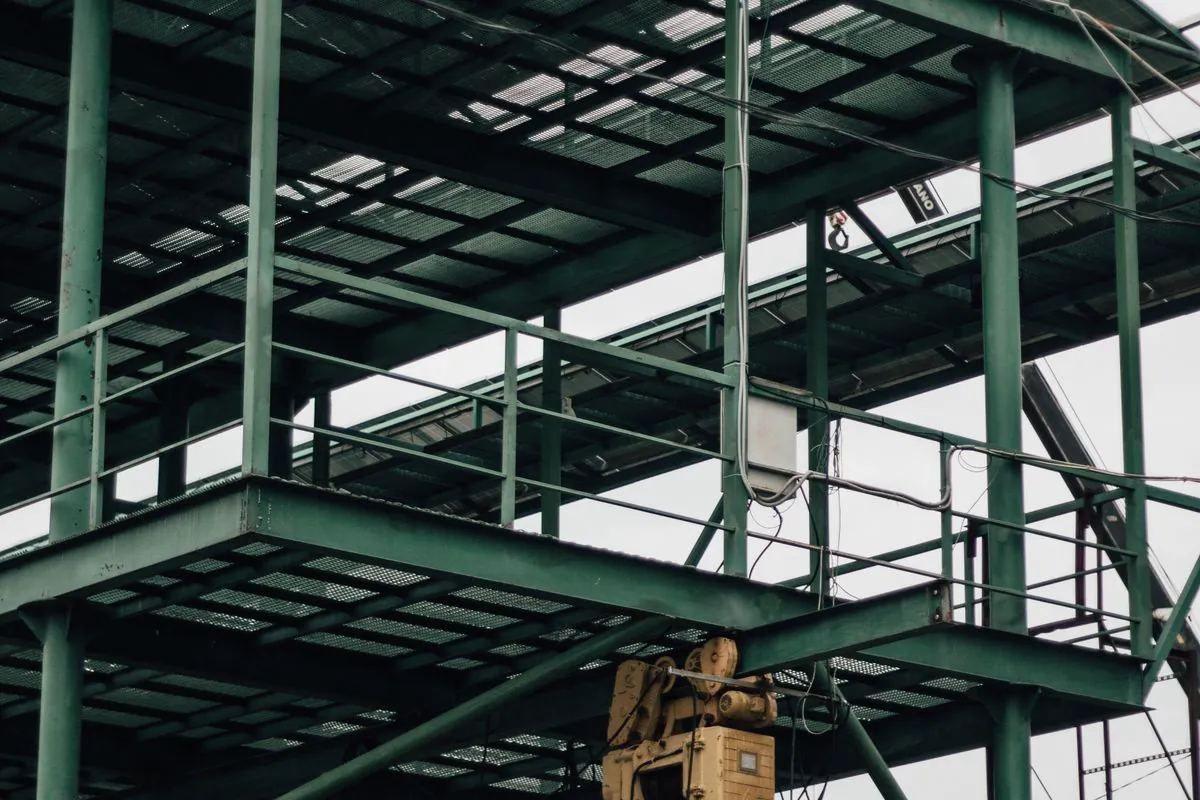

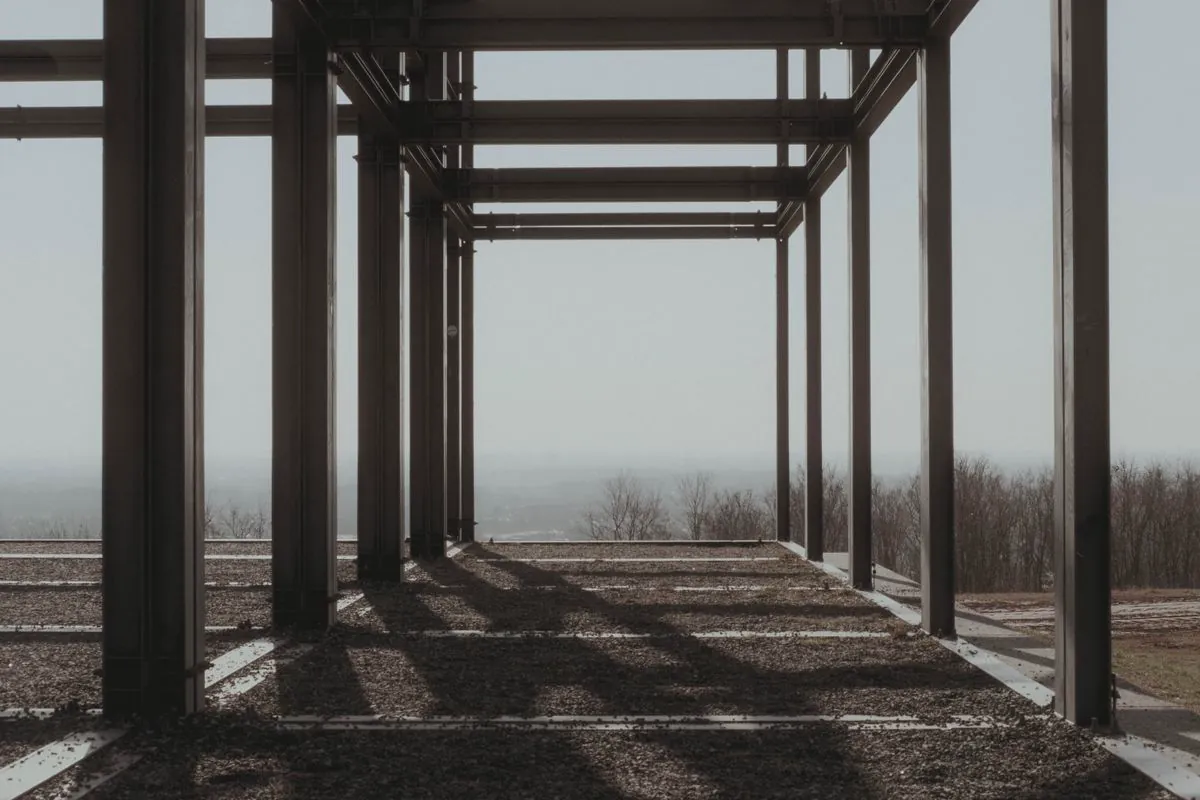

Como fica a estrutura metálica de uma laje durante a montagem
Da ligação viga–pilar à armadura sobre a fôrma: as etapas que o cliente vê na obra.
Calculadora
Calcule a carga e o concreto da sua laje steel deck
Informe as medidas e o uso. A conta mostra a ordem de grandeza para você conversar com o projetista — não substitui o cálculo estrutural.
Tipos de laje sobre estrutura metálica
Qual laje combina com a sua estrutura de aço
Montamos a estrutura para as quatro soluções mais usadas em obra residencial e comercial.
Mais usada
Residencial
Laje treliçada sobre viga de aço
Vigotas treliçadas com EPS ou lajota apoiadas na aba da viga metálica. Precisa de escoramento.
Comparar
Comercial
Laje alveolar sobre viga de aço
Placas protendidas pré-fabricadas vencem vãos grandes; exigem guindaste e apoio bem nivelado.
Comparar

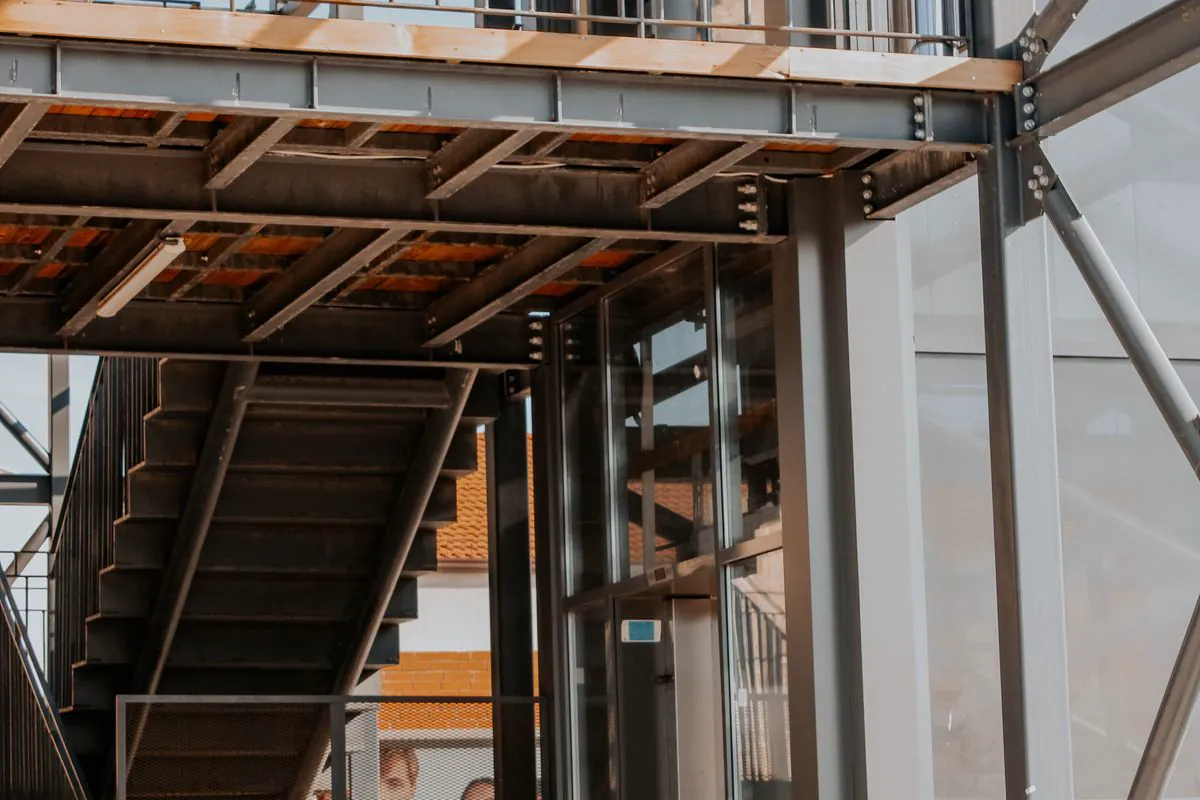

Piso seco
Piso seco: chapa ou painel
Chapa xadrez ou painel sobre as vigas, sem concreto. Comum em mezanino e área técnica.
Ver mezaninoComparativo rápido
| Laje | Escoramento | Vão entre vigas (usual) | Peso próprio | Quando escolher |
|---|---|---|---|---|
| Steel deck | Pouco ou nenhum | 2 a 3 m sem escora | Médio | Obra rápida, casa, sobrado, loja, prédio |
| Treliçada (vigota + EPS) | Sim | Vigotas de 3 a 6 m | Médio | Residência e ampliação com mão de obra local |
| Alveolar protendida | Não | Placas de 5 a 12 m | Médio a alto | Galpão de dois pisos, comércio, vãos livres |
| Piso seco (chapa/painel) | Não | 1 a 1,5 m entre barrotes | Baixo | Mezanino, depósito leve, área técnica |
Faixas típicas de mercado. O vão e a espessura de cada caso saem do projeto estrutural e da tabela do fabricante da laje.
Elementos e materiais
Peça por peça: o que compõe a estrutura metálica de uma laje
Toque em cada elemento para ver função, material usual e o que conferimos na montagem.

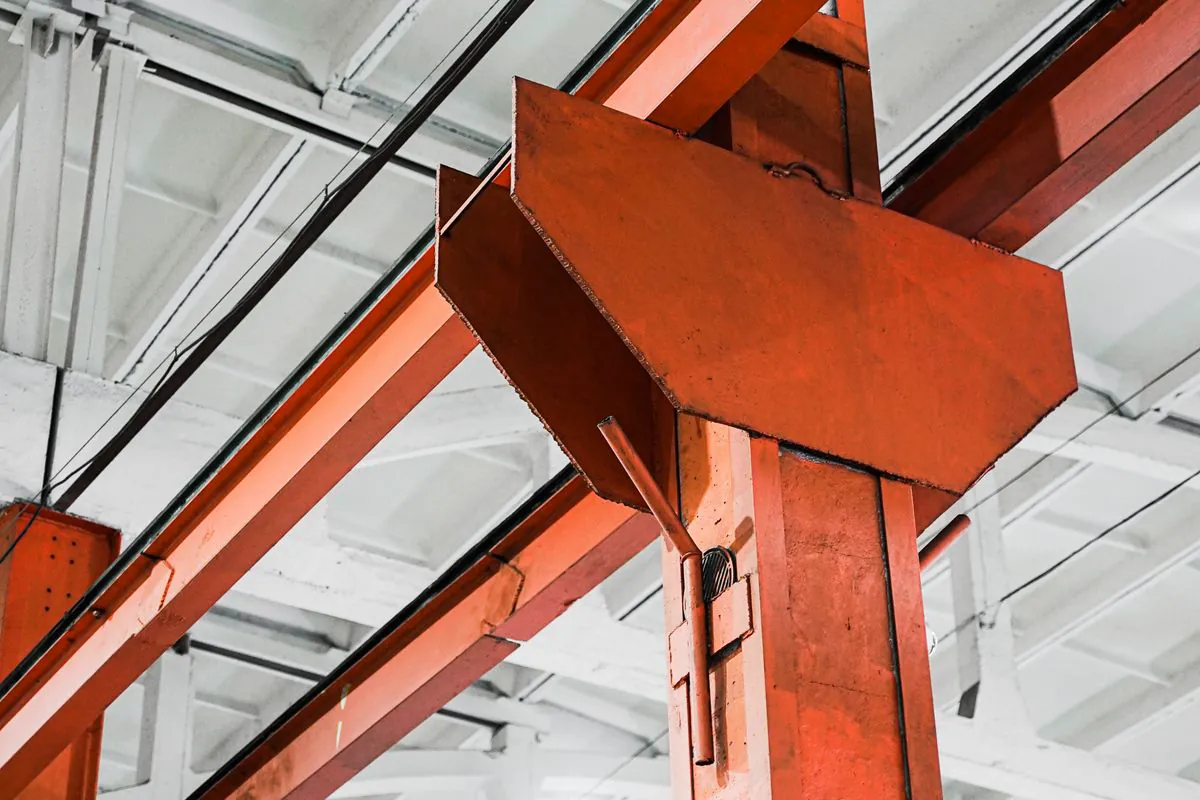

Viga principal
Liga um pilar ao outro e recebe as vigas secundárias. Costuma ser perfil I laminado (série W), escolhido pela altura d que o vão pede.
- Material usual
- Perfil W, aço ASTM A572 Gr. 50

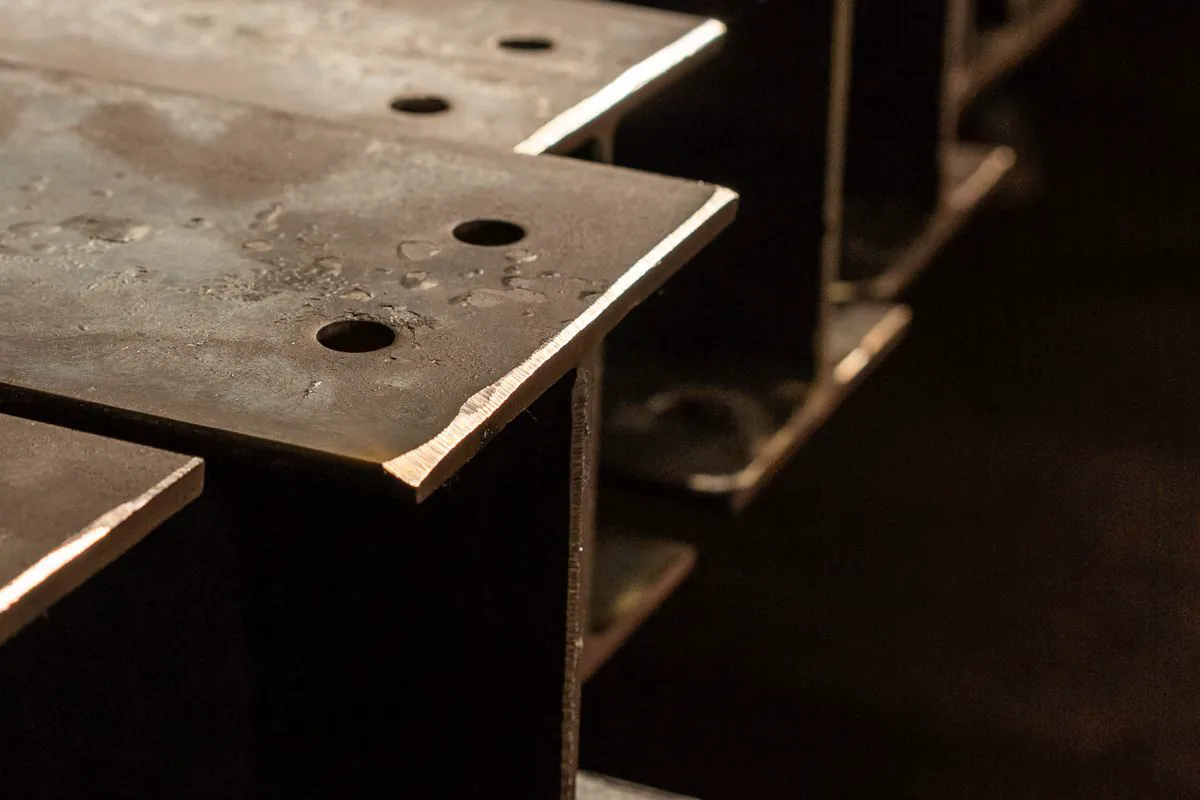

- Ligação
- Parafusada com chapa ou cantoneira
- Conferimos
- Nível, prumo e aperto
Viga secundária
Fica entre as principais e define o vão da fôrma. É o espaçamento dela que decide se a laje precisa ou não de escora.
- Material usual
- Perfil W leve ou U enrijecido
- Espaçamento
- 2 a 3 m com steel deck
- Conferimos
- Espaçamento e nivelamento
Steel deck — fôrma de aço incorporada
Chapa galvanizada com nervuras trapezoidais. Montada sobre as vigas, recebe tela soldada e concreto; depois da cura trabalha junto com ele. Fixamos a fôrma nas vigas, fechamos as bordas e recortamos as aberturas.
- Nervura
- 50 ou 75 mm
- Chapa
- 0,80 a 1,25 mm galvanizada
- Norma
- ABNT NBR 8800 (lajes mistas)
Conector de cisalhamento
Pino com cabeça (ou perfil U curto) preso na mesa da viga. Faz a viga e a laje trabalharem juntas — a viga mista — e permite vigas mais baixas. Só entra quando o projeto especifica.
- Tipo usual
- Pino com cabeça (stud bolt)
- Quando
- Projeto de viga mista
- Conferimos
- Posição e quantidade
Pilar
Leva a carga da laje até a fundação. Chega à obra com a placa de base furada e é fixado nos chumbadores; o nível da base é conferido antes de qualquer içamento.
- Material usual
- Perfil W/HP ou tubo
- Base
- Placa + chumbador + graute
- Conferimos
- Locação, prumo e cota
Contraventamento
Barras ou cantoneiras em X que impedem a estrutura de balançar com vento e durante a montagem. Na sequência certa, um vão contraventado é fechado primeiro e os demais se apoiam nele.
- Material usual
- Cantoneira, barra redonda ou tubo
- Função
- Estabilidade lateral
- Conferimos
- Tensão e ligações
Quer entender cada perfil e cada tipo de aço em detalhe? Veja o guia de treliças, perfis e aços estruturais, com calculadora de peso.
Como montamos
Da base conferida à fôrma liberada para concretar
Base e chumbadores
Locação, distância e nível conferidos contra o projeto antes do primeiro pilar.
Pilares e vigas
Içamento pela sequência do plano, com um vão contraventado fechado primeiro.

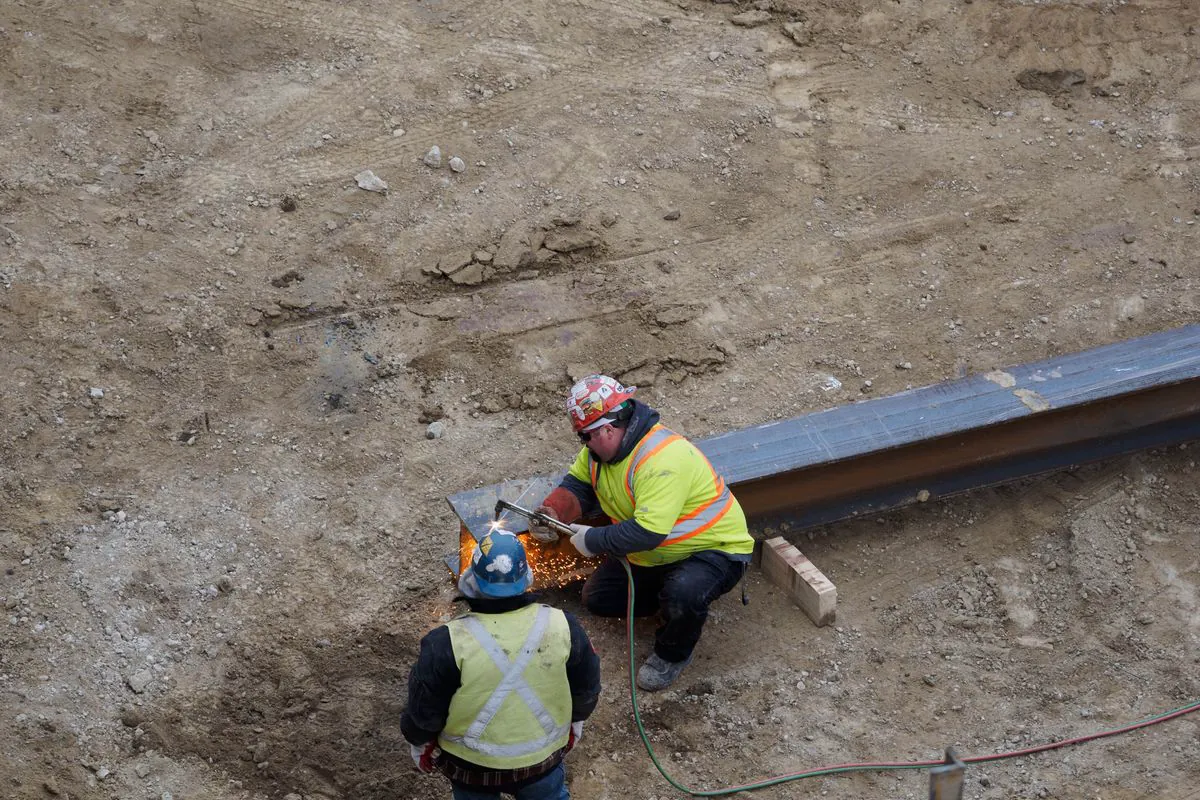

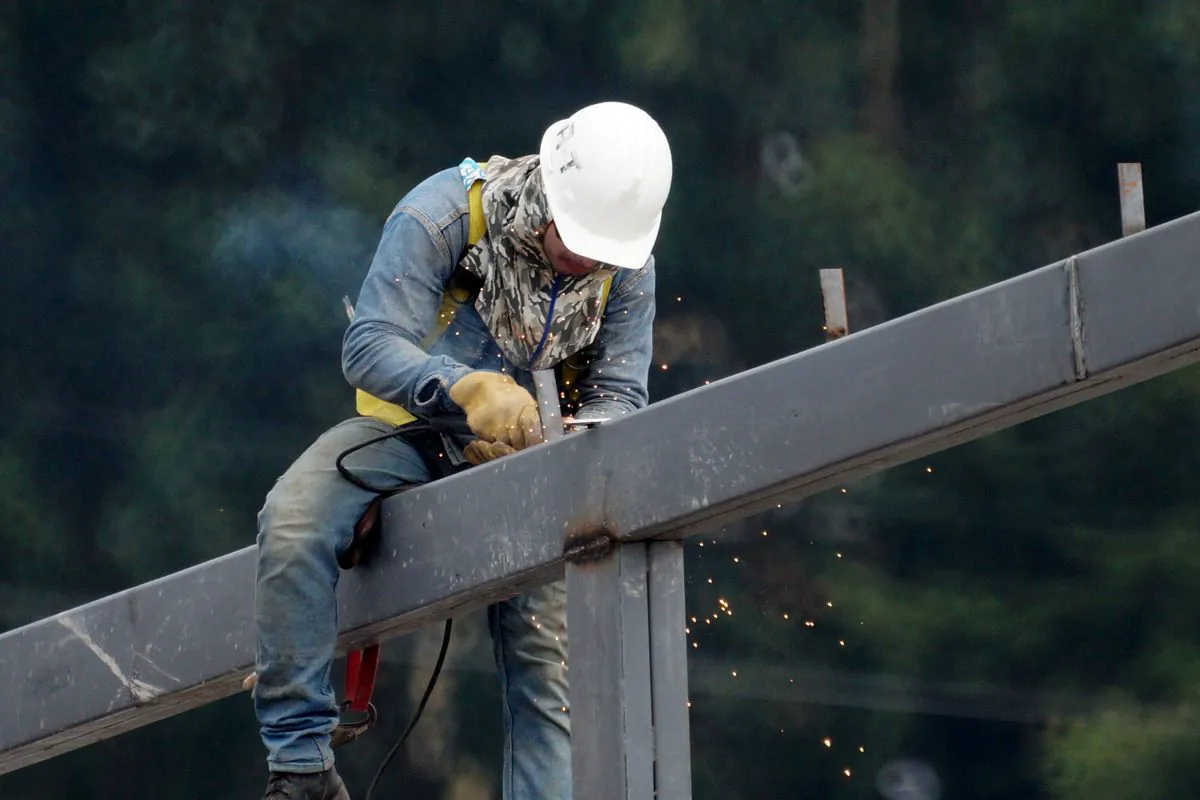

Ligações e nível
Aperto controlado, soldas de campo previstas, prumo e cota registrados.
Fôrma de aço
Fixação da fôrma, bordas, recortes e conectores — tudo liberado para o concreto.
Ampliação
Laje metálica para ampliar a casa ou subir um pavimento
A estrutura metálica é leve e monta rápido, por isso é a escolha comum para subir um andar em casa pronta, fechar uma área de garagem ou criar um terraço. O que não pode faltar: um engenheiro verificar se paredes, pilares e fundação existentes aguentam a carga nova — ou projetar pilares metálicos próprios até uma fundação nova.
- Visita técnica para ver a estrutura existente;
- Projeto da ampliação com projeto estrutural e ART;
- Montagem com a casa ocupada, com área isolada e sem peça sobre gente.
Para o pavimento inteiro em aço, veja sobrado em estrutura metálica.
NBR 8800Aço e mistas
NBR 14762Formados a frio
NBR 6120Cargas
NBR 6123Vento
NR-18Obra
NR-35Altura
Dúvidas
Perguntas frequentes sobre estrutura metálica para laje
O que é laje steel deck?
É uma laje mista de aço e concreto: uma chapa de aço galvanizado com nervuras trapezoidais é apoiada sobre as vigas metálicas, recebe tela soldada e é concretada. A chapa serve de fôrma durante a obra e fica incorporada à laje depois da cura, trabalhando junto com o concreto.
Steel deck precisa de escoramento?
Em vãos usuais entre vigas, de cerca de 2 a 3 metros, a fôrma costuma dispensar escoramento. O limite exato depende da altura da nervura, da espessura da chapa e da espessura da laje, e sai da tabela do fabricante e do projeto estrutural.
Dá para fazer laje metálica em cima de uma casa que já existe?
Dá, desde que um engenheiro confirme que paredes, pilares e fundação existentes suportam a carga nova, ou projete pilares metálicos próprios até a fundação. Sem essa verificação não se monta nada: é o ponto em que ampliação costuma dar errado.
Vocês fazem a concretagem da laje?
Nosso serviço é a montagem da estrutura metálica: pilares, vigas, fôrma de aço, fixações, conectores e arremates. A concretagem é feita pela equipe de obra civil da sua obra; entregamos a fôrma conferida e liberada para concretar.
Laje em estrutura metálica é mais leve que laje de concreto comum?
Em geral sim. As nervuras da fôrma tiram concreto da parte que menos trabalha, e o conjunto de vigas de aço pesa bem menos que vigas de concreto equivalentes. Isso reduz a carga na fundação, o que pesa muito em ampliação.
A montagem da laje metálica sai com ART?
Sim. A montagem é executada sob responsabilidade de engenheiro habilitado, com ART de execução registrada no CREA-ES, e entregamos os registros de prumo, nivelamento, ligações e fixação da fôrma.
Tem uma laje para montar em estrutura metálica?
Mande o projeto (ou croqui), fotos e o endereço da obra. Retornamos com o escopo no mesmo dia útil.
Onde atendemos
Estrutura metálica para laje na Grande Vitória
Sede em Vila Velha. Montagem em obras de Vitória, Vila Velha, Serra, Cariacica, Viana, Guarapari e Fundão, e sob consulta em Anchieta, Aracruz e Linhares.
