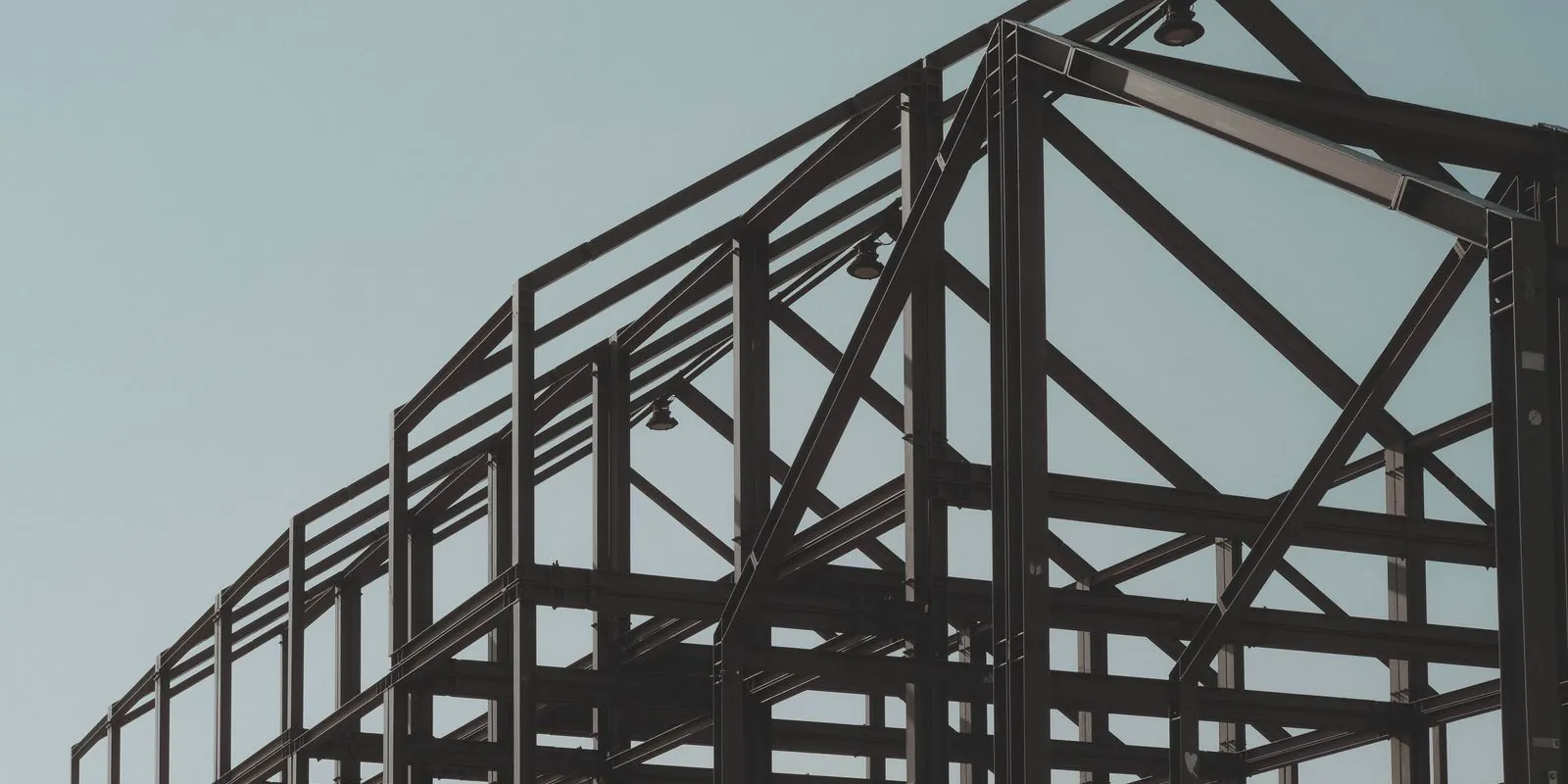

O esqueleto completo, da placa de base à viga de cobertura, com contraventamento e ligações registradas.
Ver elementos
Especialistas em montagem de estrutura metálica
Sobrado em estrutura metálica em Vitória ES — montagem do esqueleto de aço da sua casa
Montamos pilares, vigas, laje, escada e cobertura de sobrados e casas de dois ou três pavimentos. Estrutura leve, vãos livres maiores e obra limpa — com plano de montagem, NR-35 e ART registrada no CREA-ES.
2 e 3 pavimentos
Vãos livres
Escada metálica
Anti-maresia
Pilar–vigaEsqueleto de aço
Vãos livresSala sem pilar no meio
NR-35Trabalho em altura
ARTCREA-ES em toda obra
Casa em aço, montada por quem monta aço
Especialistas em montagem de estrutura metálica para sobrado
Resposta rápida
Sobrado em estrutura metálica é a casa de dois ou mais pavimentos em que pilares e vigas são de aço em vez de concreto. A estrutura chega pronta, é parafusada na obra e recebe laje, fechamento e acabamento como qualquer casa. A Axial Engenharia monta esse esqueleto em Vitória e na Grande Vitória, com ART.
Montagem é o que fazemos todo dia: conferimos a fundação e os chumbadores, içamos pilares e vigas na sequência que mantém a estrutura estável, apertamos e soldamos as ligações previstas, deixamos prumo e nível registrados e retocamos a pintura. Projeto estrutural e material podem entrar na proposta; a fabricação das peças fica com o fabricante escolhido.
Engenheiro responsável
ART de execução
Proteção para maresia
Sala sem pilar no meioA viga de aço vence vãos maiores que a de concreto com a mesma altura.
Obra limpa e secaMenos fôrma, escora e entulho no lote — e menos incômodo para o vizinho.
Fundação mais leveEsqueleto de aço pesa menos, o que alivia a fundação e ajuda em terreno fraco.
Pronto para ampliarCom o as-built em mãos, subir mais um pavimento é projeto, não adivinhação.
Galeria

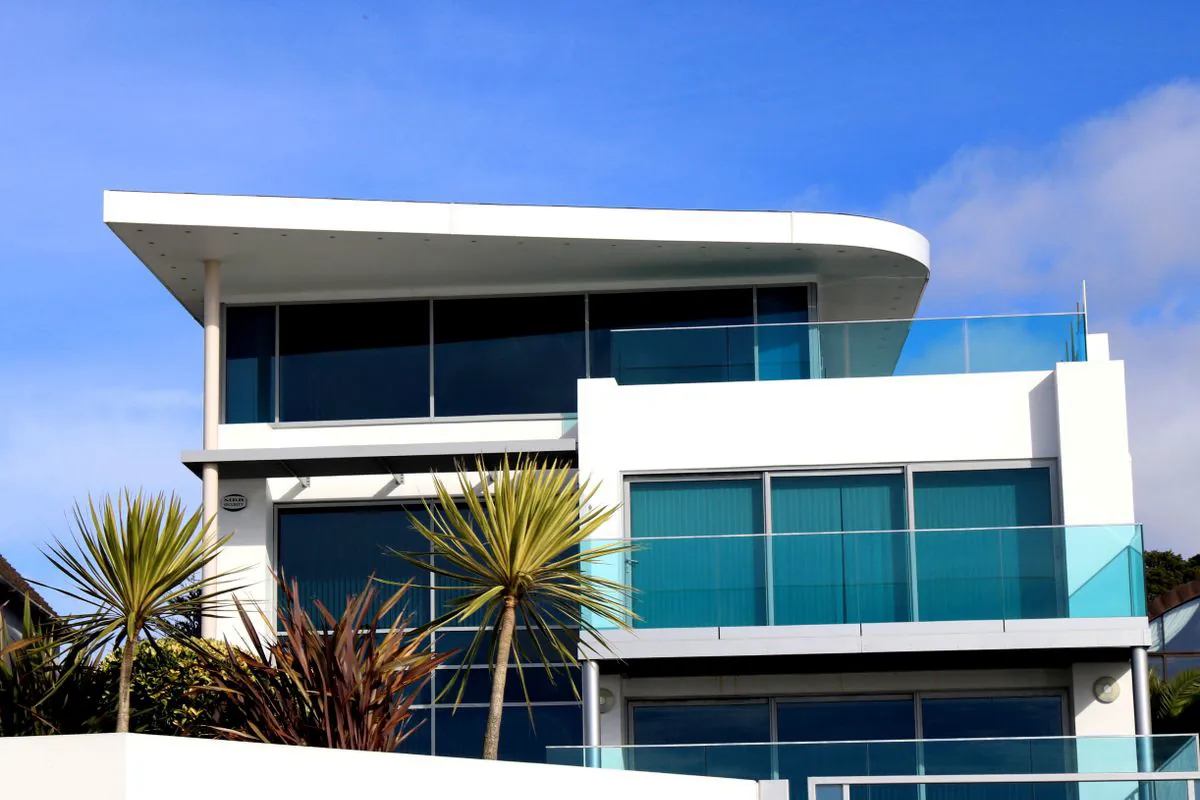

Do esqueleto de aço à casa pronta
Como um sobrado metálico evolui na obra — e o tipo de arquitetura que o aço facilita.
Calculadora
Quanto aço vai na estrutura do seu sobrado?
Informe a área de cada pavimento e escolha as opções. A conta mostra a ordem de grandeza — o número real sai do projeto estrutural.
Escopo
O que montamos no seu sobrado
Cada parte da casa em que o aço entra — e onde ela conversa com a obra civil.
Estrutura
Laje
Estrutura da laje
Vigas secundárias e fôrma de aço (steel deck) fixada, pronta para a concretagem da obra.
Ver laje metálica
Circulação

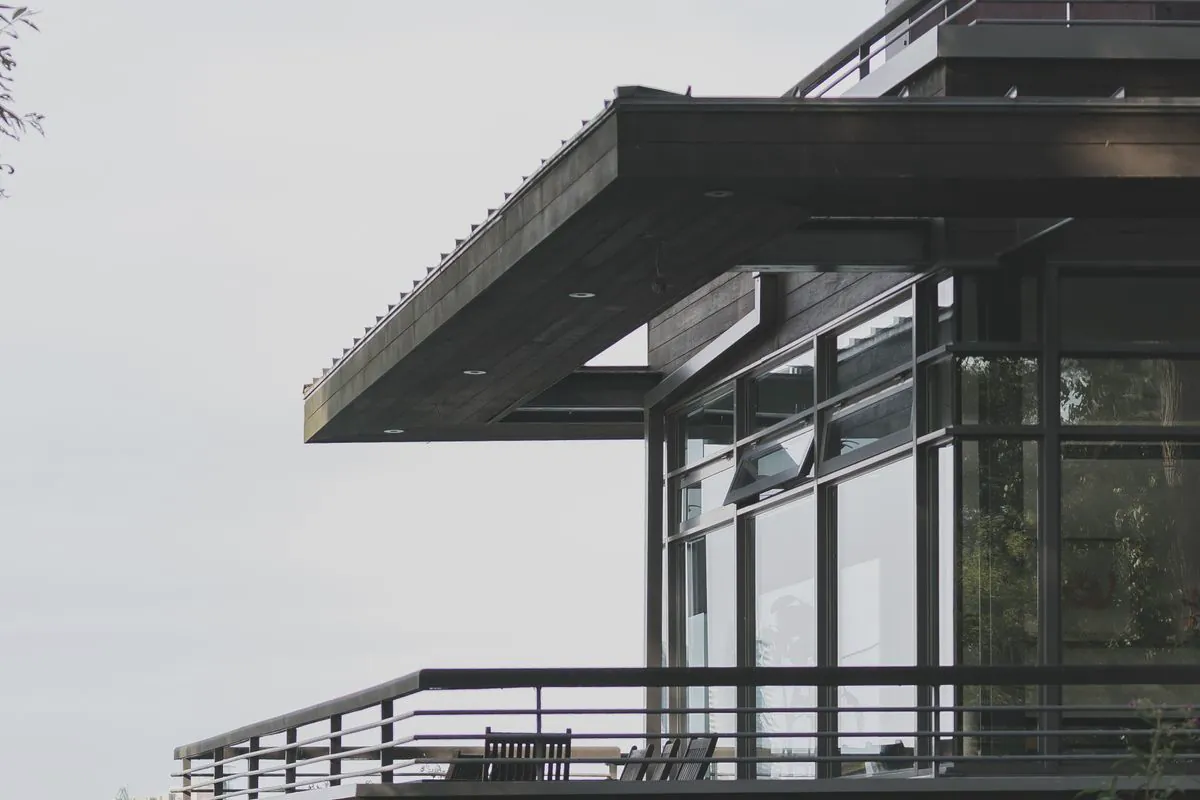

Escada e varanda
Escada com banzo em perfil ou chapa dobrada, varanda em balanço e apoio de guarda-corpo.
Ver detalhes
Telhado
Estrutura de cobertura
Tesouras ou vigas inclinadas, terças e correntes para telha metálica, termoacústica ou cerâmica.
Tipos de treliça
Pé-direito duplo
Mezanino e pé-direito duplo
Mezanino interno em sala de pé-direito duplo, apoiado na própria estrutura da casa.
Ver mezanino
Recebimento
Conferência das peças
Marcação, medidas, furação e pintura conferidas na chegada, antes de mobilizar o guindaste.
Montagem de pré-fabricada
Elementos e materiais
Do que é feito um sobrado metálico
Toque em cada parte para ver o perfil usual, o aço e o que conferimos na montagem.
Pilares
Levam as cargas dos pisos e do telhado até a fundação. Em sobrado costumam ser perfil H laminado ou tubo quadrado, contínuos do térreo à cobertura quando o transporte permite.
- Perfil usual
- W/HP 150–200 ou tubo 150×150
- Aço
- ASTM A572 Gr. 50 ou A500
- Conferimos
- Chumbador, cota e prumo
Vigas
Sustentam laje e paredes. A altura sai do vão: em vãos de 4 a 6 m, perfis W de 200 a 310 mm resolvem boa parte das casas — e ficam escondidos no forro.
- Perfil usual
- W 200 a W 310
- Ligação
- Parafusada com chapa ou cantoneira
- Conferimos
- Nível e aperto

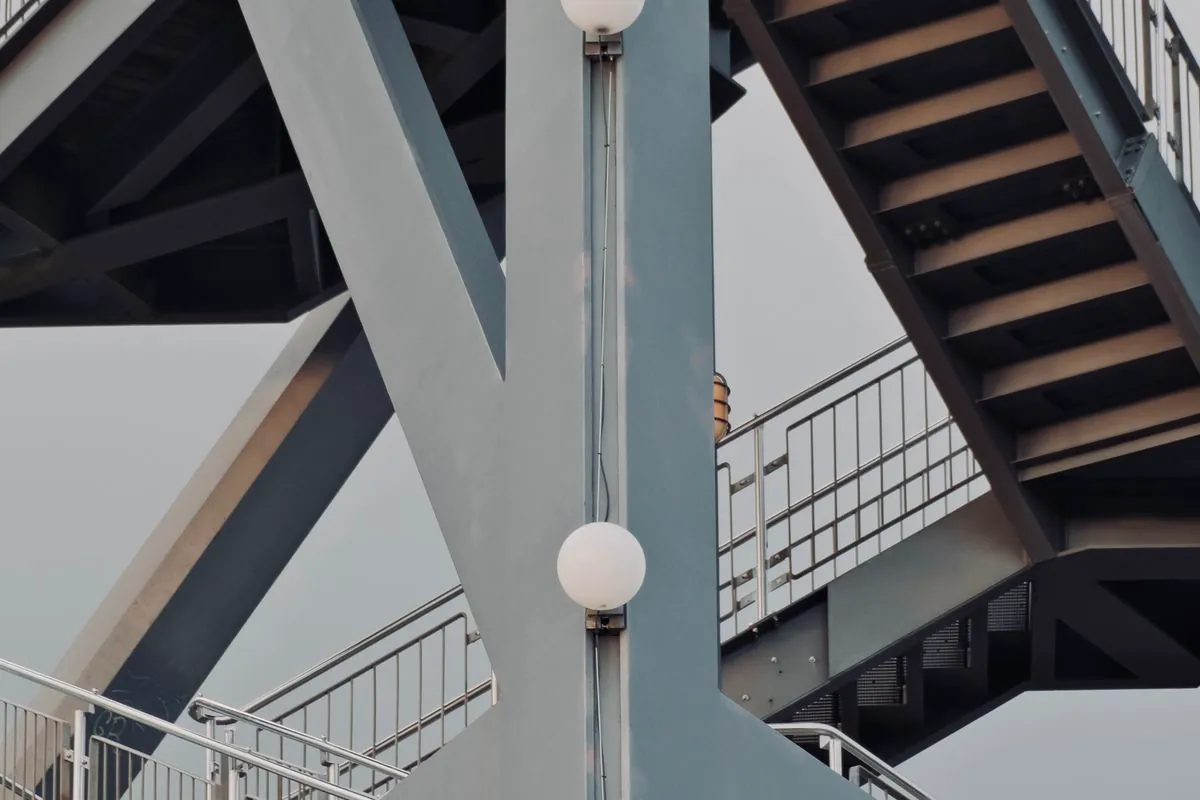

Escada metálica
Dois banzos (perfil U, tubo ou chapa dobrada) com degraus metálicos, de madeira ou de concreto. Chega em módulos e é montada depois dos pisos, sem escora.
- Banzo
- U laminado, tubo ou chapa
- Degrau
- Chapa xadrez, madeira ou granito
- Conferimos
- Altura do espelho e fixação
Estrutura de cobertura
Tesouras metálicas ou vigas inclinadas apoiadas nos pilares, com terças em perfil U enrijecido ou Z e correntes que travam as terças. A inclinação acompanha a telha escolhida.
- Tesoura
- Cantoneira, tubo ou U enrijecido
- Terças
- Ue ou Z galvanizado
- Conferimos
- Alinhamento e fixação da telha
Fechamento
A casa pode ser fechada em alvenaria, drywall ou placa cimentícia. Com alvenaria, a amarração ao pilar e a junta sob a viga evitam as trincas típicas do encontro entre bloco e aço.
- Térreo
- Alvenaria de bloco
- Superior
- Alvenaria, drywall ou placa
- Detalhe
- Tela no pilar e junta na viga
Proteção contra corrosão
Na Grande Vitória a maresia chega longe da orla. A proteção é especificada para o ambiente — galvanização a fogo ou pintura para ambiente marinho — e, na montagem, todo risco, parafuso e solda de campo recebe retoque no mesmo sistema.
- Galvanização
- A fogo, ABNT NBR 6323
- Pintura
- Primer epóxi + acabamento PU
- Conferimos
- Espessura e retoque
Metálica × concreto
Sobrado em estrutura metálica ou em concreto armado?
As duas funcionam. A diferença está em prazo, vão, peso e manutenção — veja o que pesa no seu caso.
| Critério | Estrutura metálica | Concreto armado |
|---|---|---|
| Etapa de estrutura | Rápida: peças prontas, montagem parafusada | Mais longa: fôrma, armação, concreto, cura e desforma |
| Vãos livres | Maiores com a mesma altura de viga | Pedem vigas mais altas ou mais pilares |
| Peso na fundação | Menor | Maior |
| Canteiro | Seco, pouco entulho, pouca escora | Muita fôrma, escora e água |
| Precisão | Milimétrica, peça feita em fábrica | Depende da execução em campo |
| Manutenção | Pede proteção contra corrosão e retoque quando danificada | Pede cobrimento correto para não corroer a armadura |
| Ampliação futura | Simples com o as-built | Exige demolição e reforço mais invasivos |
| Mão de obra | Equipe especializada em montagem | Mão de obra comum de obra |
Steel frame não é a mesma coisa. Esta página trata do esqueleto pilar–viga de aço, que aceita alvenaria. Light steel frame é outro sistema: perfis leves galvanizados a cada 40 ou 60 cm formando as próprias paredes.
Como montamos
Da fundação conferida ao esqueleto pronto para fechar
Projeto e plano
Leitura do projeto, lista de peças, sequência de montagem e plano de içamento.
Base e chumbadores
Locação, nível e distância conferidos antes do primeiro pilar.
Esqueleto
Pilares, vigas e contraventamento por vão, com a estrutura sempre travada.
Laje, escada e telhado
Fôrma de aço, escada, terças e retoque — tudo registrado no as-built.
NBR 8800Estruturas de aço
NBR 14762Formados a frio
NBR 6120Cargas
NBR 6123Vento
NBR 6323Galvanização
NR-35Altura
Dúvidas
Perguntas frequentes sobre sobrado em estrutura metálica
Sobrado em estrutura metálica é mais rápido de construir?
A etapa de estrutura costuma ser bem mais rápida, porque as peças chegam prontas e são parafusadas na obra, sem esperar cura de concreto nem desforma. O prazo total da casa depende também de fundação, fechamento, instalações e acabamento.
Estrutura metálica é a mesma coisa que steel frame?
Não. Estrutura metálica convencional é um esqueleto de pilares e vigas de aço, com vãos de alguns metros, e aceita alvenaria, drywall ou placa cimentícia no fechamento. Light steel frame é um sistema de perfis leves galvanizados a cada 40 ou 60 cm que formam as próprias paredes. Esta página trata do esqueleto pilar–viga.
Casa de estrutura metálica enferruja perto do mar?
Não, se a proteção for especificada para o ambiente. Na orla da Grande Vitória a maresia pede galvanização a fogo ou sistema de pintura para ambiente marinho, retoque cuidadoso de tudo o que for riscado ou soldado na montagem e peças sem pontos de acúmulo de água.
Posso fechar o sobrado metálico com alvenaria comum?
Pode. A alvenaria é amarrada aos pilares com tela ou ferro-cabelo e deve ter junta prevista no encontro com a viga, porque aço e bloco se movimentam de forma diferente. Drywall e placa cimentícia também são usados, sobretudo no pavimento superior, por serem mais leves.
Quanto aço vai na estrutura de um sobrado?
Como ordem de grandeza, casas com esqueleto metálico ficam em torno de 22 a 44 kg de aço por metro quadrado construído, conforme o vão entre pilares e a laje escolhida. O número real sai do projeto estrutural; a calculadora desta página mostra a faixa.
Vocês fazem o sobrado inteiro?
Nosso serviço é a montagem da estrutura metálica: pilares, vigas, estrutura de laje, escada e cobertura, com ART. Projeto estrutural e fornecimento do material podem entrar na proposta. Fundação, alvenaria, instalações e acabamento ficam com a obra civil.
Vai construir um sobrado em estrutura metálica?
Mande a planta, o endereço e o prazo. Retornamos com o escopo da montagem no mesmo dia útil.
Onde atendemos
Sobrado em estrutura metálica na Grande Vitória
Sede em Vila Velha. Montagem residencial em Vitória, Vila Velha, Serra, Cariacica, Viana, Guarapari e Fundão, e sob consulta em Anchieta, Aracruz e Linhares.
